一、负载特性

该负载是二次扭矩负载； 其功率P与速度N呈三次方关系； 负载一般较轻，可采用同功率或降低功率的逆变器应用。

二、逆变器应用要求

1. 供水压力恒定，动态响应快，稳定性和可靠性高。

2. 人性化的操作设置界面，参数设置简单，远程485通讯监控； 系统可根据用户需求设定压力，实时显示实际压力，并可随时修改。

3. 具有完善的过流、过压、过载、缺水、防爆管等保护功能。

三、调试指南

1. 现场图片：

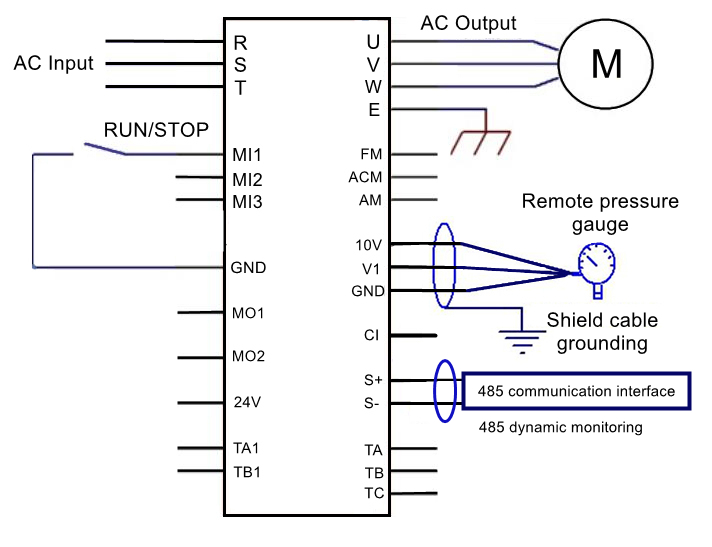

2. 接线图：

< /跨度>

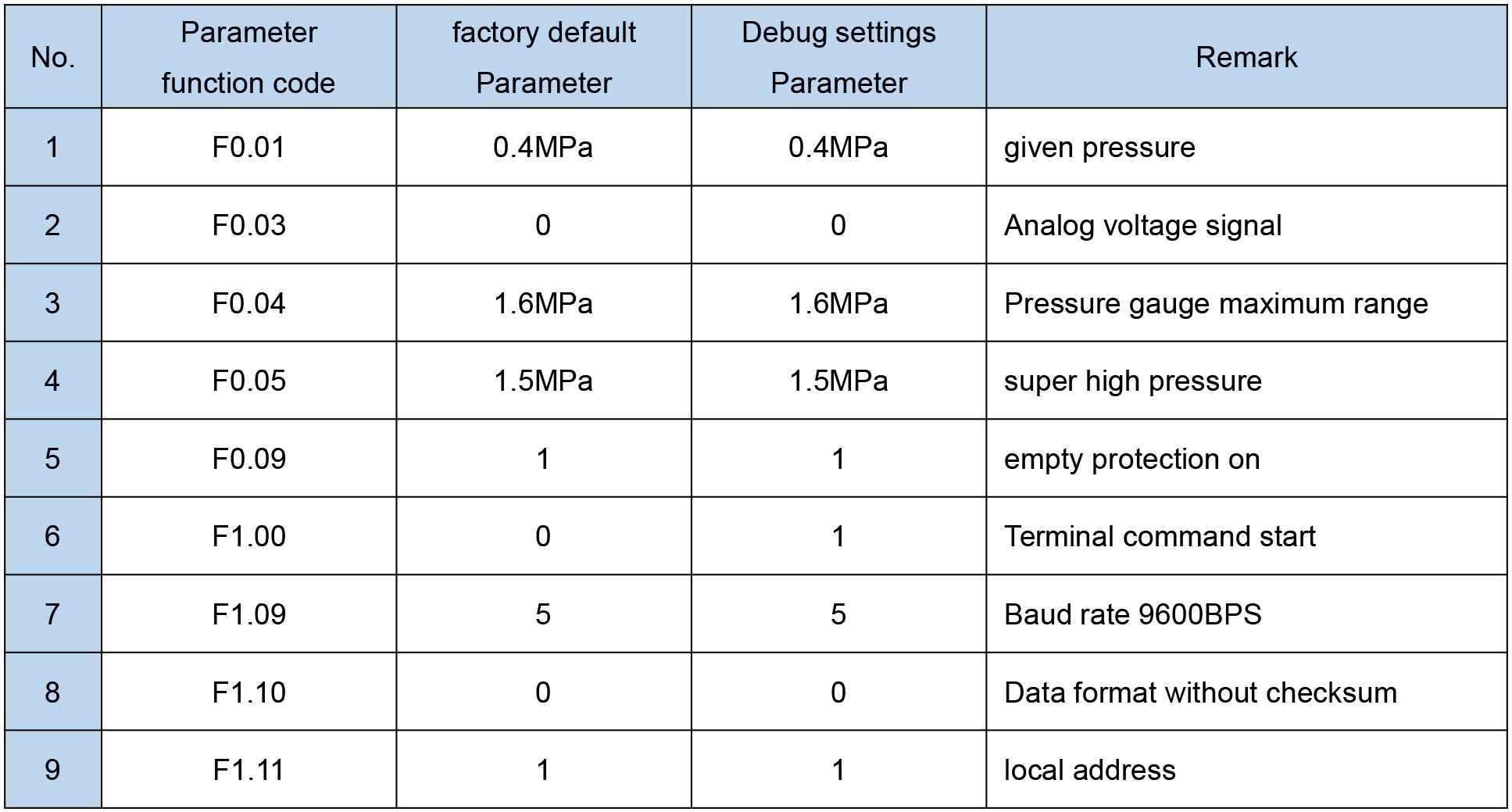

3. 参数说明：以远程压力表（电压）反馈信号和485监控供水实时动态为例。

四、注意事项

1. 若反馈源采用压力变送器（模拟电流信号），需设置F0-03=1（电流信号4-20mA）； 频率源F1-01=2（CI电流）； 压力变送器信号线接24V、CI、GND。

2. 选择适合用户量程的压力表。 应确认电源线、输出线无裂纹、裸露，确保用电安全。
